源開图纸气泡标记工具
软件介绍
源開图纸气泡标记工具 是一款专为工程设计和制造领域设计的图纸辅助软件。它致力于解决在处理多层级的工程图/制程图时，尺寸标注、气泡编号匹配、图纸版本比对、图纸脱敏等效率低下的核心痛点。
通过对图纸中的尺寸文本识别算法，本工具能够自动从工程图和制程图中提取关键尺寸信息，并进行自动化的气泡编号和匹配。这不仅极大地减少了人工操作的时间和错误率，还确保了数据的一致性和准确性，最终提升整个开发效率。
软件下载链接
功能介绍
针对一张工程图 和 多张制程图，通过尺寸文本进行关联匹配，按序标记气泡，支持手动添加气泡编号、删除气泡编号、移动气泡编号，大幅提升工程图纸气泡标注效率。
操作菜单
1新建: 新建工作区，清除所有上次操作的图纸和数据
2导入工程图: 导入一张工程图
3导入制程图: 导入一张或多张制程图
4自动编号: 导入工程图、制程图后，自动为图纸上匹配关联的尺寸文本，按序进行气泡编号，并在图纸预览区显示气泡编号

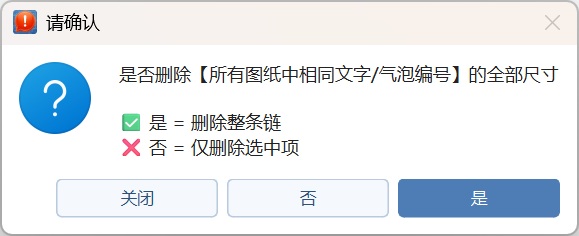

5删除尺寸: 如果文本与尺寸无关，无需要标记气泡，可选中尺寸文本单元格，点击按钮，跳出弹框提示仅删除当前图纸按钮还是全部图纸中的相同文本/气泡编号均删除
6导出图纸: 导出所有已标记气泡编号的工程图和制程图PDF文件
7导出尺寸表: 根据尺寸信息，导出所有图纸的尺寸表
包含: 气泡编号/数值/数值/单位(统一mm)/尺寸文本/量具(预留字段)/量测频率(预留字段)/特殊特性标识(预留字段)/上限/下限
支持尺寸拆分，用户可确认是否拆分该尺寸
8支持中英文切换: 点击按钮可切换中文/英文

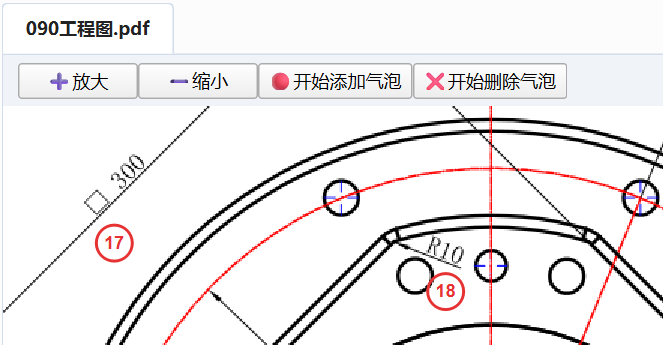

图纸预览区
1放大: 放大图纸预览
2缩小: 缩小图纸预览

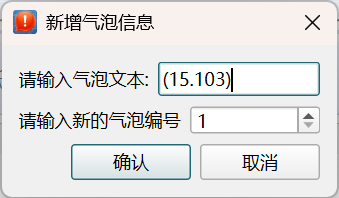

3开始添加气泡: 点击按钮后，点击图纸预览区中任意位置可以添加气泡编号和尺寸文本，并更新到尺寸表中，再次点击按钮将结束气泡添加操作
4开始删除气泡: 点击按钮后，点击预览区中任意气泡，可以删除此气泡，并更新尺寸表；当删除气泡后，剩余气泡编号将重新排序编号，再次点击按钮将结束气泡删除操作
5移动气泡: 左键点击气泡后拖动气泡，可以移动气泡所在位置
6修改气泡: 左键双击气泡，可以修改气泡编号和尺寸文本，请勿选中开始添加气泡和开始删除气泡

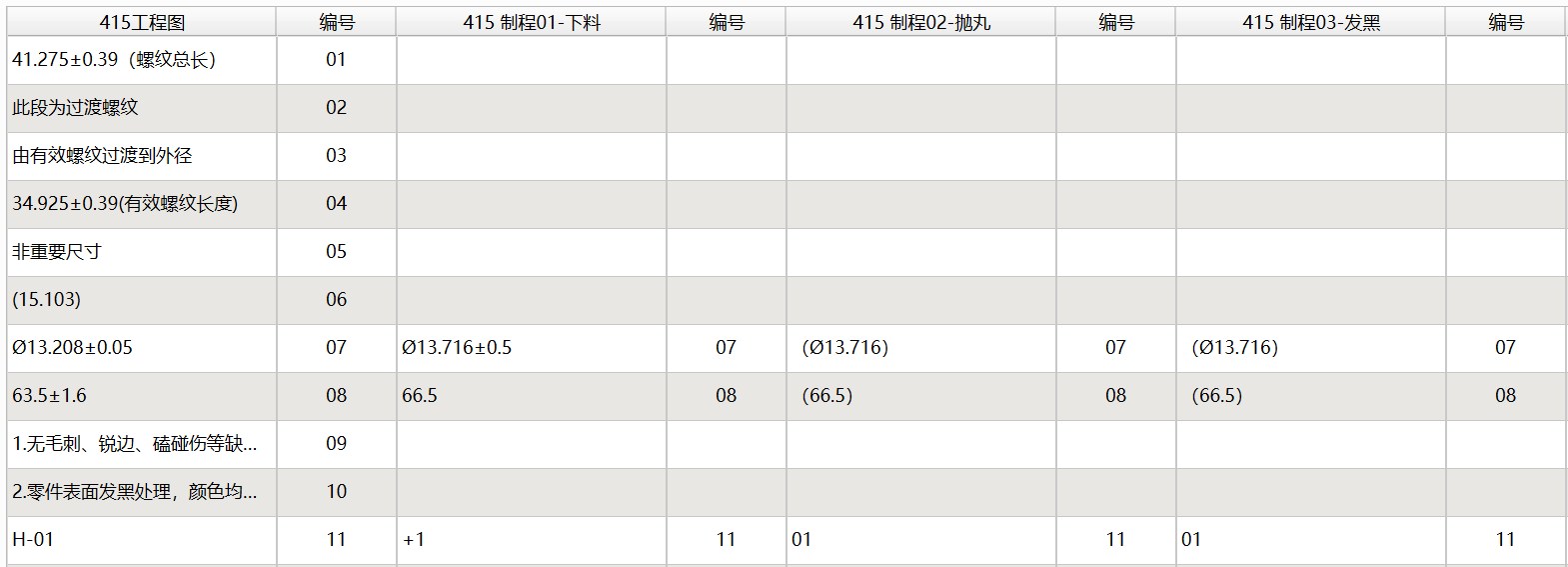

尺寸表
1列数据: 每张图纸占据两列，第一列是尺寸文本，第二列是气泡编号
1行数据: 每一行代表判断为同一个气泡编号的尺寸文本
2左击单元格: 点击单元格，图纸预览区将跳转至该尺寸文本区域
请注意: 尺寸文本可能会匹配错误，需要人为核对，修正
对不同版本的图纸进行尺寸文本比对，并对差异尺寸文本进行气泡编号
操作菜单
1新建: 新建工作区，清除所有上次操作的图纸和数据
2导入图纸: 导入两张图纸，进行比对，支持同时导入两张图纸或一张一张图纸导入
3差异编号: 对差异的尺寸文本进行编号
5删除尺寸: 如果尺寸文本不需要标记气泡，可选中尺寸文本单元格，点击按钮，跳出弹框提示仅删除当前图纸按钮还是全部图纸中的相同文本/气泡编号均删除
4导出图纸: 导出所有已标记气泡编号的图纸文件
5支持中英文切换: 点击按钮可切换中文/英文
图纸预览区
1放大: 放大图纸预览
2缩小: 缩小图纸预览
3开始添加气泡: 点击按钮后，点击图纸预览区中任意位置可以添加气泡编号和尺寸文本，并更新到尺寸表中，再次点击按钮将结束气泡添加操作
4开始删除气泡: 点击按钮后，点击预览区中任意气泡，可以删除此气泡，并更新尺寸表；当删除气泡后，剩余气泡编号将重新排序编号，再次点击按钮将结束气泡删除操作
5移动气泡: 左键点击气泡后拖动气泡，可以移动气泡所在位置
6修改气泡: 左键双击气泡，可以修改气泡编号和尺寸文本，请勿选中开始添加气泡和开始删除气泡
尺寸表
1列数据: 每张图纸占据两列，第一列是尺寸文本，第二列是气泡编号
1行数据: 每一行代表判断为同一个气泡编号的尺寸文本
2左击单元格: 点击单元格，图纸预览区将跳转至该尺寸文本区域
请注意: 尺寸文本可能会匹配错误，需要人为核对、修正

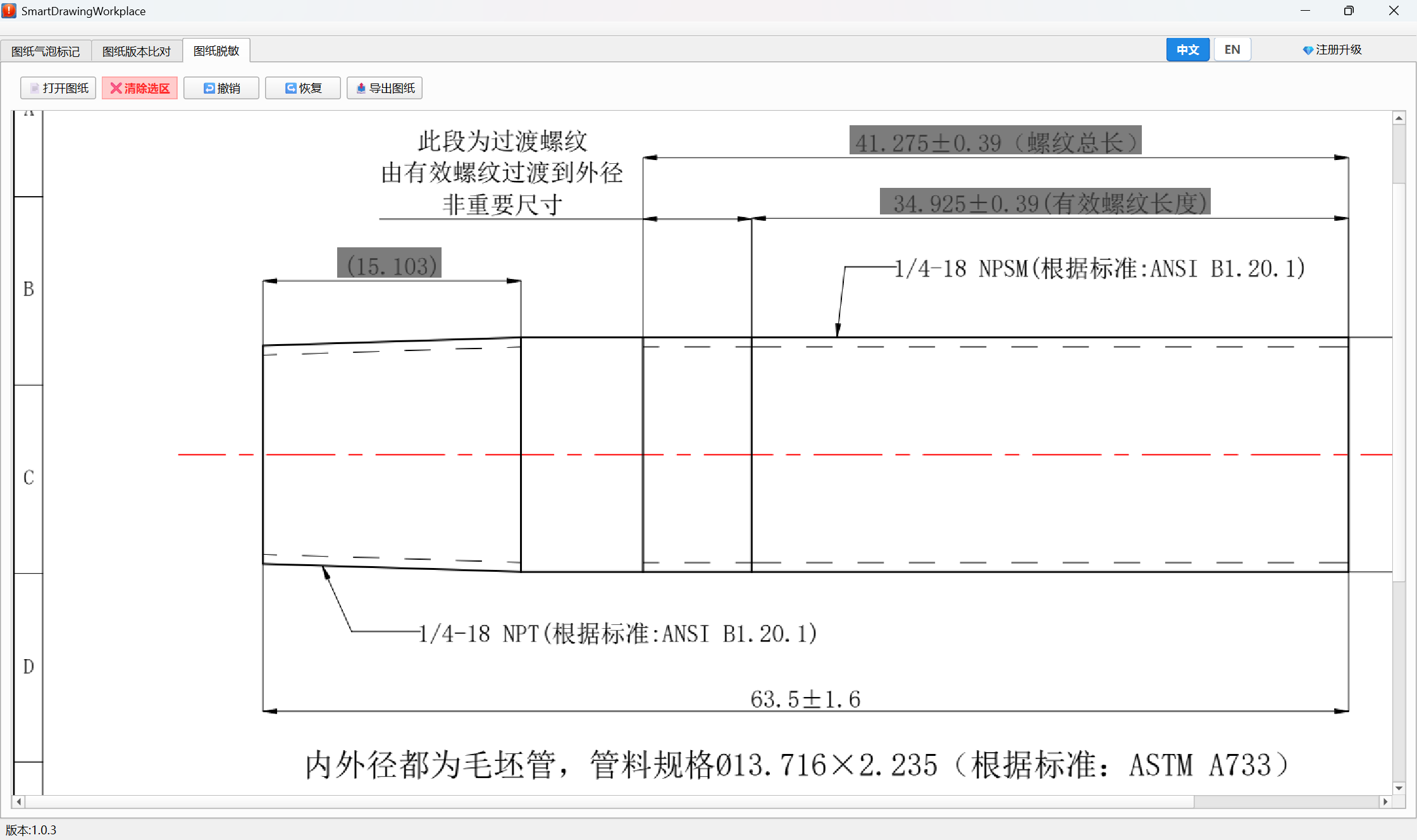

对图纸中的敏感信息进行脱敏处理，保护敏感数据，导出的图纸将无法恢复敏感数据
操作菜单

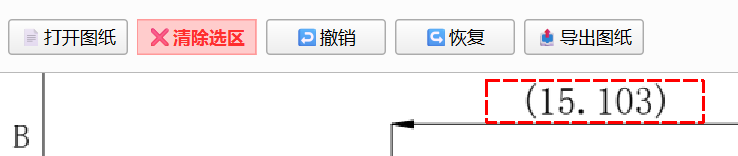

1打开图纸: 打开需要脱敏的图纸PDF
2清除选区: 点击按钮后，开始在图纸上画框，盖住敏感信息
3撤销: 撤销上一次的清除区域
4恢复: 恢复上一次被撤销清除的区域
5导出图纸: 导出已完成脱敏的图纸文件
6支持中英文切换: 点击按钮可切换中文/英文
产品定价
此软件产品注册信息以设备为基准。
此软件产品可以免费试用一个月，后续执行先使用后付费的模式，即正常付费期间先使用一个月，再支付费用；即1个月标准试用 + 1个月先行使用，共2个月全功能开放。
1免费版/简单模式
- $0港元 简单模式
- 永久免费使用所有基础功能
- 试用期可以使用全部功能
- 第一个使用期可以使用全部功能
- 如果后续使用期结束后未支付费用，系统将自动切换至简单模式
- 如果后续付费后在下一个使用期结束后未付费，系统将自动切换至简单模式
2付费版/全部功能
- 月付 199港元 / 季付 569港元 / 年付 1990港元
- 享受完整高级本地功能。我们提供 1个月标准试用 + 1个月额外缓冲期（共60天全功能开放）。绝无自动扣费，您可随时手动升级。
服务条款
最后更新日期：2026-07-01
欢迎使用源開图纸气泡标记工具（以下简称“我们”）。通过访问或使用我们的软件及服务，即表示您同意接受本服务条款的约束。
1 订阅、评估与计费规则
- 我们提供完全透明、零风险的产品体验机制。我们的服务包含 30 天的标准免费试用期，试用期满后将自动无缝延展 一个月的先行使用期（共计两个月的全功能免费评估期）。在此两个月的全功能体验期间，您无需绑定信用卡或任何支付方式。
- 在整整两个月（一个月试用期 + 一个月先行使用期）结束后，如果您没有通过 Stripe 手动购买并升级至付费套餐（月付/季付/年付），您的账号将被自动降级为“免费版/简单模式（仅限基础功能）”。我们绝不会在未经您手动点击购买的情况下进行任何自动扣费，也不会直接封锁您的账号。
2本地化处理与数据安全
- 源開图纸气泡标记工具 采用本地化架构设计。所有涉及到的图纸、图表、原始数据和用户文件均完全在您的本地设备上进行处理。我们绝不向云端服务器传输、收集或存储您的任何知识产权或项目工程文件。
3账户与安全
- 您有责任妥善保管您的账户登录凭证。任何未经授权的账户使用行为必须立即向我们报告。
4适用法律
- 本条款应受 [中国香港特别行政区] 法律管辖，并依其解释。
隐私政策
最后更新日期：2026-07-01
- 我们极其重视您的隐私。本软件所有涉及到的图纸、图表、业务数据均在您的本地设备上进行处理，
- 我们不收集、不存储、不上传任何您的设计文件。我们仅收集用于设备硬件的基础编号。
- 所有支付行为由 Stripe 安全接管，我们不接触、不保存您的信用卡卡号等任何支付敏感信息。
退款政策
最后更新日期：2026-07-01
1评估期与降级规则
- 我们为所有新用户提供极其透明且充分的产品评估期，包含一个月标准免费试用与一个月先行使用期（共计两个月的全功能免费体验）。开启此体验无需绑定信用卡。在两个月结束后，我们【绝不会】对您进行自动扣费，您的账户仅会被自动降级为“免费版/简单模式”。
2退款适用范围
- 鉴于我们已经为用户提供了长达2个月（试用期+第一个使用期）的超长全功能评估期，允许您在掏钱前对所有本地高级功能进行完全、彻底的测试，因此所有的月付、季付、年付升级均属于用户完全自愿的手动购买行为。一旦通过 Stripe 支付成功，所有款项原则上【不予退款】。
3订阅取消与后续计费
- 如果您在手动购买后，未来不希望再继续续费，您可以随时通过Stripe后台取消订阅。取消后，系统在下一个计费周期将不再对您发起扣款，同时您可以继续使用全部功能直至当前已付费的周期结束。
版本说明
当前版本: 1.0.3
- 新增图纸脱敏模块
- 新增图纸预览区添加气泡输入文字，在尺寸表中同步更新
- 新增尺寸表导出功能, 并支持尺寸拆分
版本: 1.0.2
- 新增尺寸表自动排序功能
- 移动气泡的时候 其他气泡自动释放
版本: 1.0.1
- 新增图纸版本比对模块
- 新增中英文双语版本
版本: 1.0.0
- 实现了图纸气泡标记模块
- 新增图纸预览区
- 统一图纸尺寸表
- 优化了下载更新时的交互，防止用户误关窗口
